「風」でお悩みでしたら、ぜひご相談ください！／テクニカルニュース

　当社は、お客様の技術的な問題を解決するために、さまざまなシミュレーション技術や実験施設をご用意しています。中でも今回の特集では、「風」の問題解決に役立つシミュレーション技術をご紹介します。

　複雑な動きをする「風」は、お客様の建物やその周辺環境にさまざまな影響を与えます。例えば、ビル風による周辺への影響や超高層ビルの風に対する安全性、また、ビル外部の悪臭・排煙ガスの拡散など…。こうした風による影響を最小限に抑えるためには、「風」の動きを正確に捉え、適切に対応する必要があります。

高層ビル周辺の気流の数値解析（例）

　当社の風シミュレーション技術は、建物に関する風のトラブルの解決はもちろん、多くの高層ビル建設の実績に基づいたコンサルティングや、快適な周辺風環境を実現するソリューションをご提供します。

ビル風による周辺環境への影響を把握「風環境予測・評価システム」

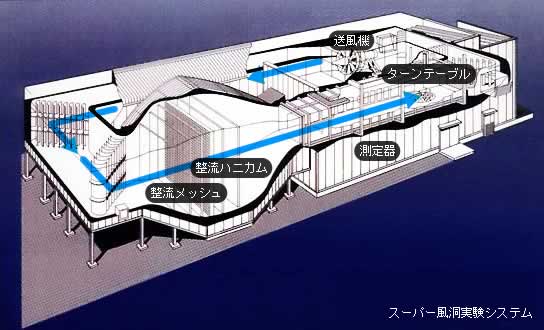

　風の性状を的確に捉え、ビル風のメカニズムを解明する総合的なシミュレーション技術です。当社が保有する風洞装置にて建設地の周辺状況を再現し、高精度の数値解析により風環境の影響の予測から評価まで対応できます。

■特徴

ビル周辺の複雑な風環境を評価・予測します。
当社が保有する風に関するノウハウや実験・解析手法を活用し、風洞実験、数値解析において最高レベルの予測が可能です。
３次元グラフィックスで解析結果をわかりやすく表示します。

■シミュレーション例

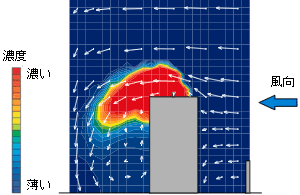

▼建物の風下にできる「渦」実験の例

▼数値解析による風環境の影響評価

シミュレーションにより、地上2m（人間の大きさ）ではそれほど強くない風が、地上7m（2階建ての屋根付近）では周辺に大きな影響を与えることが読みとれます。この例では、植栽により図中右下のエリアへの風の影響を軽減させています。

数値解析による風環境の影響評価（地上2m）
地上2m

数値解析による風環境の影響評価（地上7m）
地上7m

スケール（風速比）

風によるビルの安全性・居住性を検証「風応答解析システム」

　超高層建物や展示場、ドームなど大空間を持つ建物では、風による建物の揺れや外装材の耐風性などの評価が重要になります。特に高層マンションなど建物の高層化に伴い、高い居住性を確保するために風応答解析は欠かせない技術となっています。

　このシステムは、建物全体はもとより、部材レベルでの風応答解析を行うことにより、建物の安全性・居住性を検証することができます。建物の耐風設計を検証する際、想定される風外力を入力するだけで、強風時における建物の変形や力を外装材レベルでの評価を含め精度高く解析・予測でき、超高層建物や大空間を有する建物の耐風設計に威力を発揮します。

■特徴

外壁部分のガラスや屋根葺き材などの風荷重評価ができます。
風応答評価により、風揺れによる居住性を評価・検討・向上できます。

■シミュレーション例

▼高層ビルの外壁材の風荷重評価

以下のようなシミュレーションにより得られたデータを元に、ガラスの種類や厚みなどを決定することで、風の影響を受けにくい建物を実現することができます。

2秒後：風を受けるA面が押され、B面が引っ張られ始める		3秒後：A面を押す力が増すとともに、B面を引っ張る力が増す

5秒後：C面が引っ張られ始める		6秒後：B面を引っ張る力が減り、C面を引っ張る力が増す
