公開実験で性能を実証「シミズ安震フロア」

システムの概要

シミズ安震フロアは、手術室の床上に固定する「フロアプレート」、フロアプレートの上に重ねる「免震プレート」、免震プレートと手術室の壁をつなぐ複数の「復元ばね」から構成されます。

フロアプレートと免震プレートはいずれも耐食性の高い亜鉛めっき鋼板製で、フロアプレート表面のエンボス（凹凸）加工によりプレート同士の接触面積を小さくするとともに、接触面に特殊な潤滑処理を施すことで滑りをよくし、免震効果を高めています。

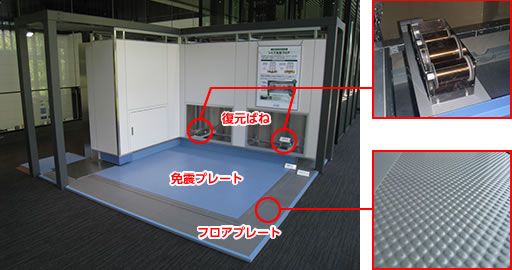

●実大模型（手術室の一部）

大型振動台による公開実験を実施

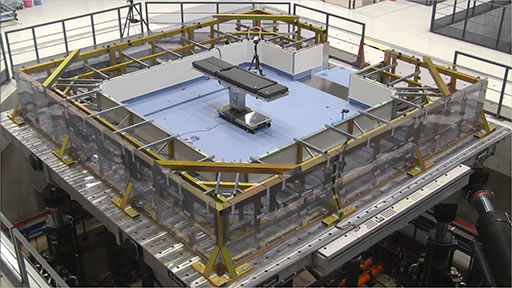

公開実験では、あらゆる地震の揺れを再現できる大型振動台「E-Beetle」上に安震フロアを設置し、阪神・淡路大震災（1995年）と東日本大震災（2011年）の揺れを再現して、安震フロアあり／なしの比較実験を実施し、その効果について検証しました。

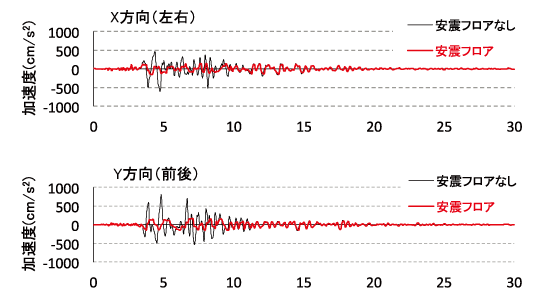

■安震フロアあり／なしの比較（阪神・淡路大震災）

震度6強クラスの揺れでも手術スペースに作用する加速度は200ガル以下に低減されており、機器転倒の可能性のないことが確認できた。

■大振幅振動台「E-Spider」で大地震時の揺れと免震効果を体感

今回の公開実験では、大型振動台での揺れを、大振幅振動台上に設置された専用キャビン内でお客様に体感していただきました。はじめに安震フロアがない時の揺れを、次に安震フロアによる免震化の効果を体験していただきました。

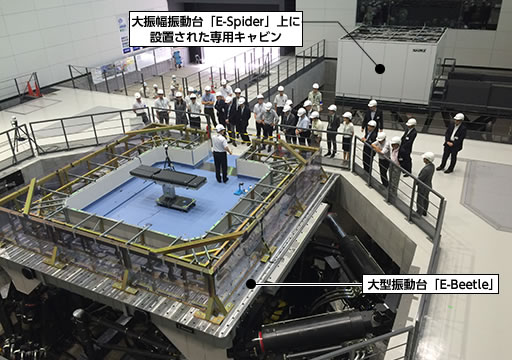

実験風景

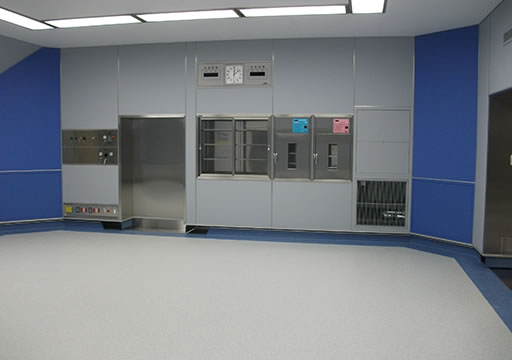

「とちぎメディカルセンターしもつが」の手術室で初採用

シミズ安震フロアは、現在建設中の「とちぎメディカルセンターしもつが」の手術室（フロアプレート72m²／免震プレート56m²）で初採用されました。

本システムを適用した手術室では、大地震時でも免震プレート上の加速度が100～200ガル（0.1G～0.2G）程度に軽減されるため、医療設備や機器の移動・転倒を防止することができます。
